孔板流量計 （可測量液體、蒸汽、氣體的流量）應用石油、化工、冶金
孔板流量計CS-KB-1810是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。節流
裝置包括環室孔板，噴嘴等。節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，它廣泛應于石油、化工、冶金、電力、輕工 等部門。充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓低，于是在節流件前后便產生了壓力降， 即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律 為基準的。智能節流裝置(流量計)是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償的新一代流量計，該儀表采用微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。

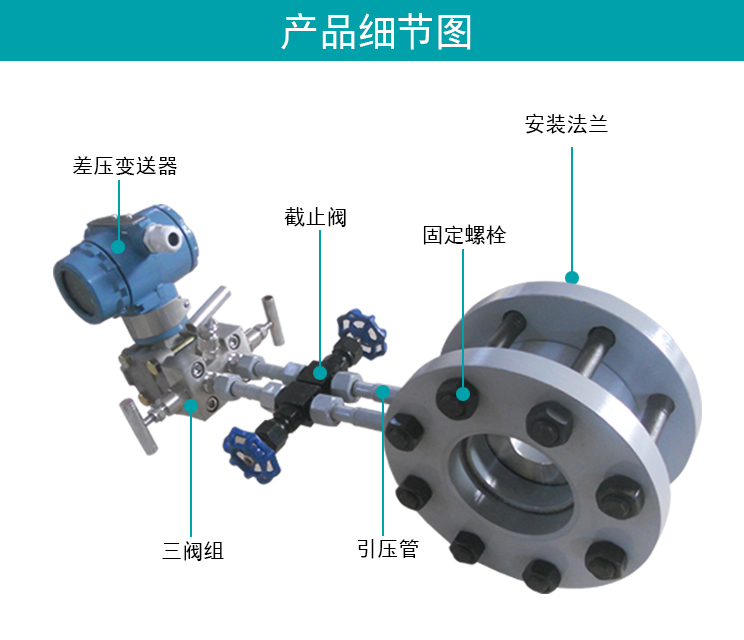

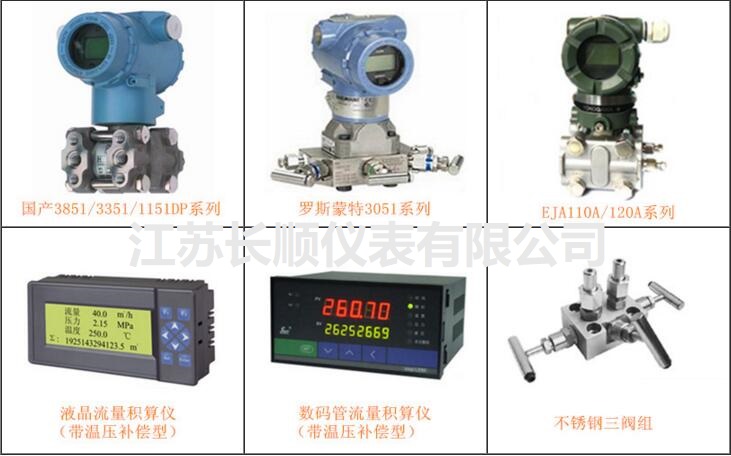

孔板流量計配套，差壓變送器，三閥組，流量積算儀
二、特點
▲節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格
▲孔板計算采用國際標準與加工
▲應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。 ▲標準型節流裝置無須實流校準，即可投用。

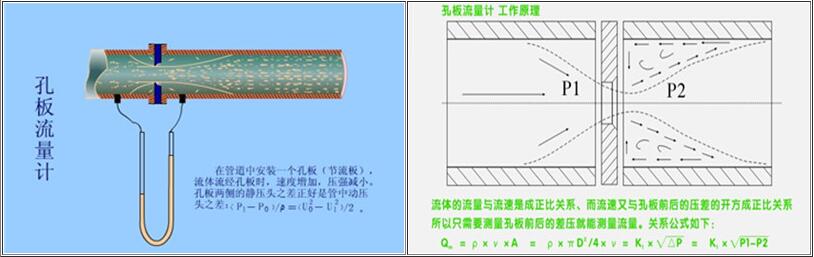

▲一體型孔板安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。 孔板流量計工作原理圖和計算公式---我們為您想的更多

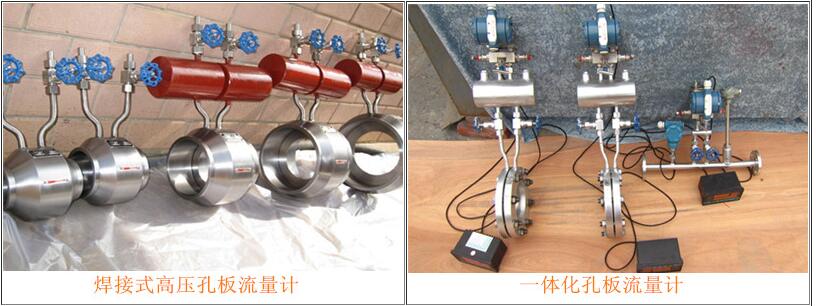

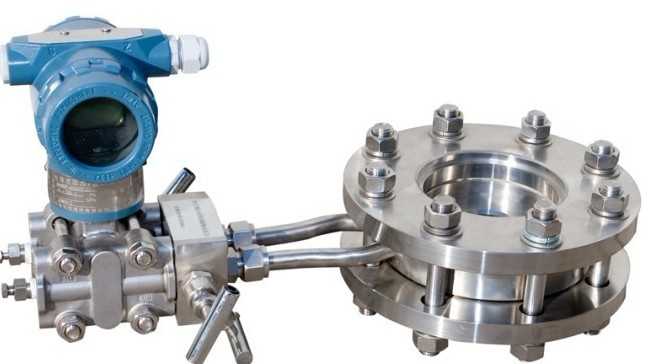

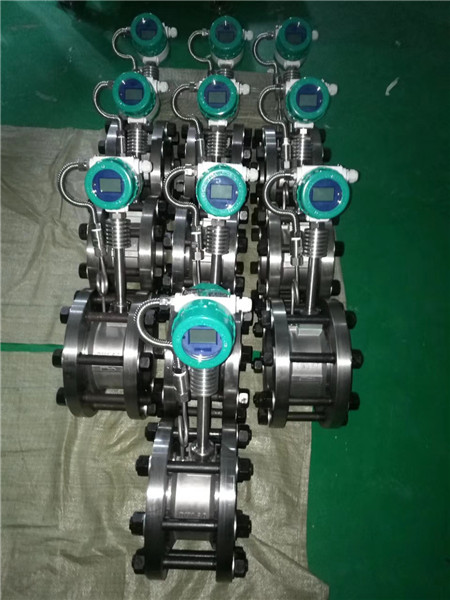

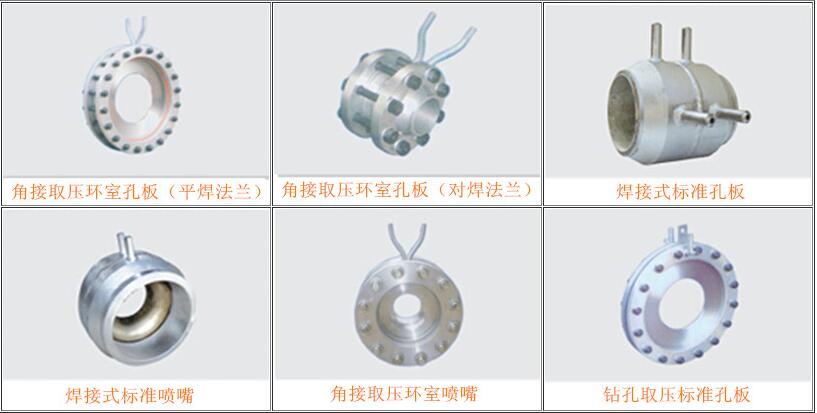

產品照片:
▲采用進口單晶硅智能差壓傳感器
▲高精度，完善的自診斷功能
▲智能孔板流量計其量程可自編程調整。

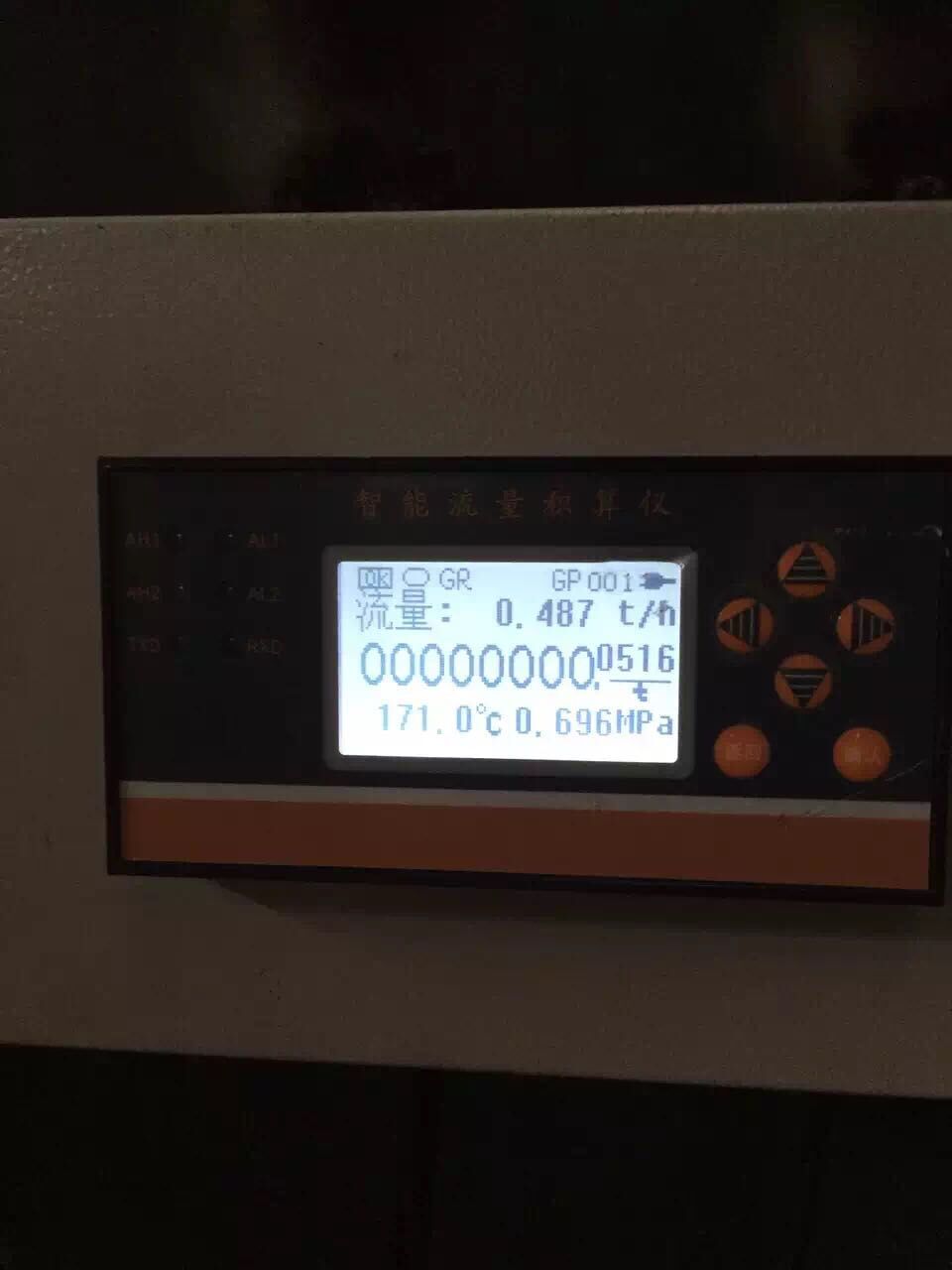

▲可同時顯示累計流量、瞬時流量、壓力、溫度。
▲具有在線、動態全補償功能外，還具有自診斷、自行設定量程。
▲配有多種通訊接口
▲穩定性高

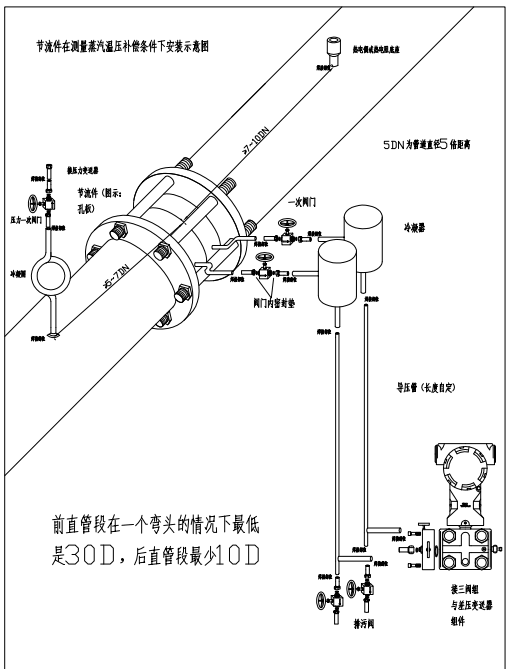

▲量程范圍寬、大于10：1 平衡孔板特點： 具有平衡整流的顯著特征能zui大限度地把流場平衡整流成理想流體，當流體穿過圓盤的函數孔時，流體將被平衡整流，渦流被zui小化，形成近似理想流體，通過取壓裝置，可獲得穩定的差壓信號，根據伯努利方程計算出體積流量、質量流量。平衡流量計優點： 1、測量精度是標準孔板的5～10倍 2、流動噪聲是標準孔板的1/15 3、壓力損失是標準孔板的1/3 4、壓力恢復比標準孔板快2倍 5、zui小直管段可以小于0.51111D 圓缺孔板特點：圓缺孔板的開孔是圓的一部分（圓缺部分），這個圓的直徑是管道直徑的98%，開孔的圓弧部分的圓心應定位，使之與管道同心，這樣可保證開孔不會被管道及兩端的墊片或由于管道偏心而發生遮蓋。適用于濕煤氣等臟污介質的測量，可以避免臟物在孔板前后淤積，被廣泛應用在各種煤氣和臟污流體的測量上。圓缺孔板優點：管道規格：50mm≤DN≤1200mm 工作壓力：PN≤16MPa 工作溫度：-40℃≤t≤450℃ 精度等級： 1級，1.5級 連接方式：夾裝式、法蘭連接、焊接式。限流孔板特點：限流孔板由于具有結構簡單、易加工、制造成本低、安裝方便等優點，在滿足工藝要求的前提下，使用限流孔板代替調節閥來限定流量或降低壓力，將會大大地降低投資和操作維修費用，因此在國外已被廣泛地應用于工藝裝置，對裝置的安全運行起著重要的作用。限流孔板優點：1、 工藝物料需要降壓的場合。 2、 在管道中閥門上、下游需要有較大壓降時，為減少流體對閥門的沖蝕，當經孔板節流不會產生氣相時，可在閥門上游串聯孔板。 3、 流體需要小流量且連續流通的地方，如泵的沖洗管道、熱備用泵的旁路管道(低流量保護管道)、分析取樣管等場所。 4 、需要降壓以減少噪聲或磨損的地方，如放空系統。高壓孔板流量計特點：1，適用于高溫，高壓超低溫工作條件 2，可以由于各種化工，熱電等高壓場合 3適用介質廣泛，可對各種液體，氣體，蒸汽的流量測量 高壓孔板流量計優點： 1，公稱直徑：10mm≤DN≤300mm 2,公稱壓力：16MPa≤PN≤42MPa3,工作溫度：-50度≤t≤550度 4，連接方式：焊接，法蘭連接 孔板流量計安裝： 請按照下面的要求施工 |
