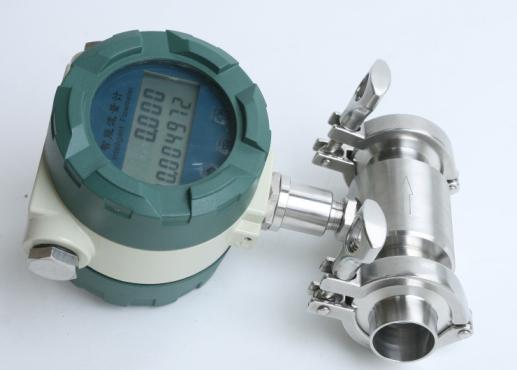

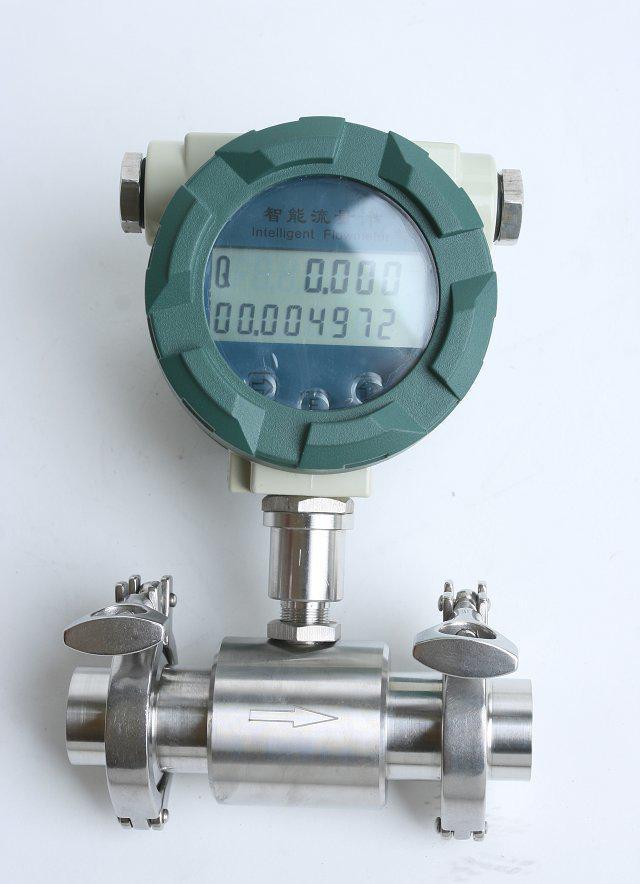

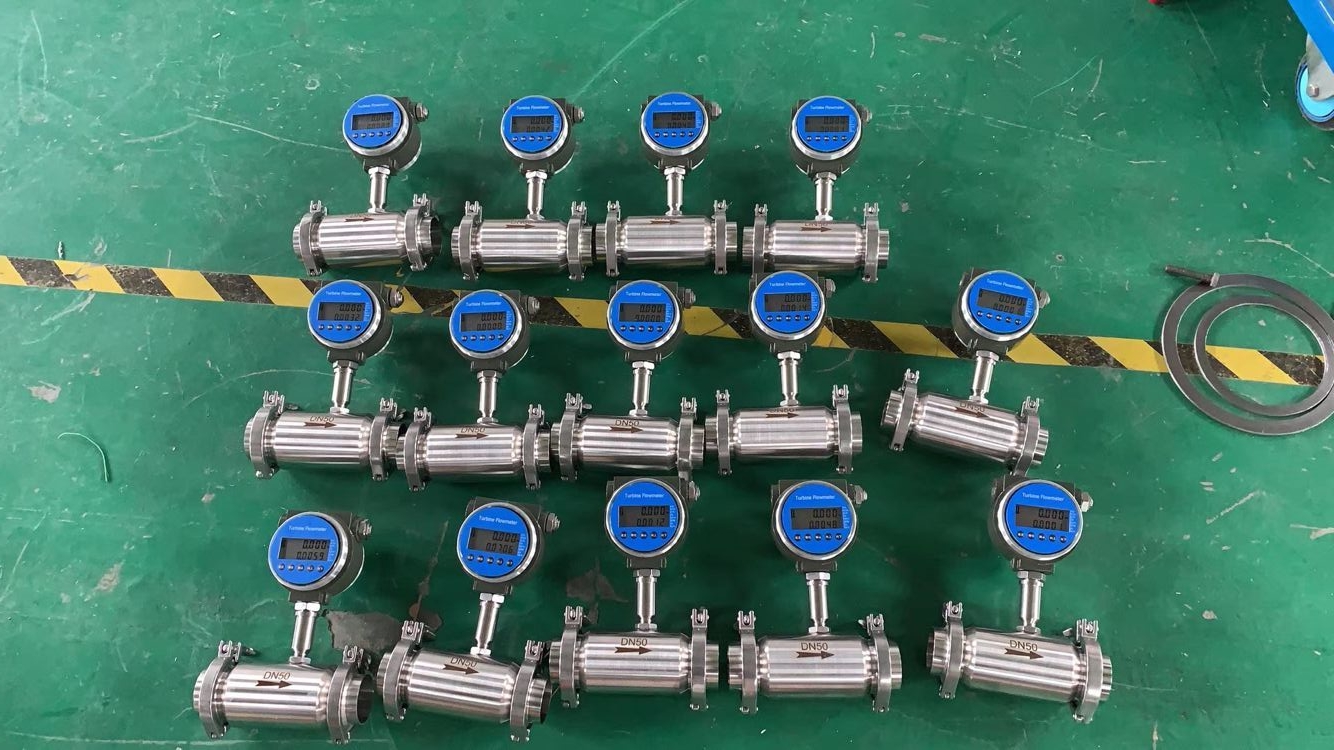

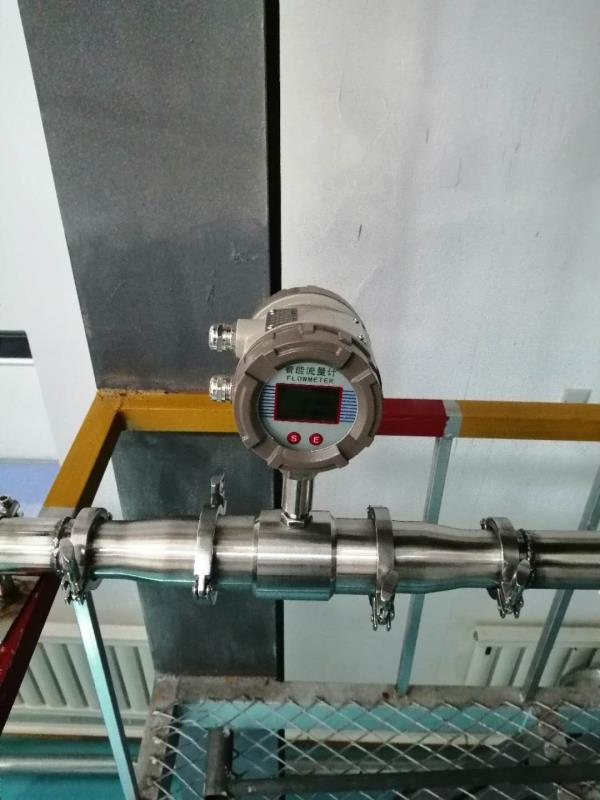

卡箍流量計
|
一、卡箍流量計的介紹
CS-LWGY系列卡箍流量計是吸取了國內外流量儀表技術經過優化設計,具有結構簡單、輕巧、精度高、復現性好、反應靈敏,安裝維護使用方便等特點的新一代渦輪流量計,廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉AI2O3、硬質合金不起腐蝕作用,且無纖維、顆粒等雜質,工作溫度下運動粘度小于5×10-6m2/s的液體,對于運動粘度大于5×10-6m2/s的液體,可對流量計進行實液標定后使用.若與具有特殊功能的顯示儀表配套,還可以進行定量控制、超量報警等,是流量計量和節能的理想儀表傳感器是一種流量測量儀表，與相應的流量積算儀表配套可用于測量液體的流量和總量。廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。配備有衛生接頭的渦輪流量傳感器可以應用于制藥行業。一體化渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。一體化表頭可以顯示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算。液體渦輪流量計的技術性能對于粘度較高的液壓油，機油，小口徑規格可以采用實流標定。
二、特點：
◆壓力損失小，葉輪具有防腐功能。
◆具有較高的抗電磁干擾和抗震動能力，性能可靠工作壽命長。
◆采用的超低功耗單片微機技術，整機功能強，功耗低，性能優越。具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%。
◆儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性高。
◆采用EEPROM對累積流量、儀表系數進行掉電保護。保護時間大于10年。
三、主要技術參數：
1.公稱通徑：（4～200）mm基本參數見表一；
2.介質溫度：（-20～80）℃；分體型（－20～120）℃；
3.環境溫度：（-20～55）℃；
4.準 確 度：±0.5%、±1％；
5.檢出器信號傳輸線制：三線制電壓脈沖（三芯屏蔽電纜）；
6.供電電源：電壓：12V±0.144V,電流：≤10mA；
7.輸出電壓幅值：高電平≥8V，低電平≤0.8V；
8.傳輸距離：傳感器至顯示儀表的距離可達1000m；
9.現場顯示型供電電源：3.6V（鋰電池供電，可連續使用3年以上）；
10.顯示方式：現場液晶顯示瞬時流量和累計流量；
11.現場顯示帶信號輸出供電電源：24V；4～20mA兩線制電流輸出；
四、基本參數
執行標準 | 渦輪流量傳感器（JB/T9246-1999） |
儀表口徑及連接方式 | 4、6、10、15、20、25、32、40采用螺紋連接 （15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接 |
精度等級 | ±1%R、±0.5%R、±0.2%R（需特制） |
量程比 | 1:10；1:15；1:20 |
傳感器材質 | 304不銹鋼、316（L）不銹鋼等 |
使用條件 | 介質溫度：-20℃～+120℃ 環境溫度：-20℃～+60℃ 相對濕度：5%~90% 大氣壓力：86KPa~106KPa |
信號輸出功能 | 脈沖信號、4~20mA信號 |
通訊輸出功能 | RS485通訊、HART協議等 |
工作電源 | A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。 |
信號線接口 | 基本型：霍斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5 |
防爆等級 | ExdIIBT6或ExdIICT4 |
防護等級 | IP65或更高（可訂制） |
2.流量范圍及工作壓力
儀表口徑 （mm） | 正常流量范圍（m3/h） | 擴展流量范圍（m3/h） | 常規連接方式 與耐壓等級 | 特制耐壓等級（MPa） （法蘭夾裝） |
DN 4 | 0.04～0.25 | 0.04～0.4 | 螺紋連接/6.3MPa | 10、16、25 |
DN 6 | 0.1～0.6 | 0.06～0.6 | 螺紋連接/6.3MPa | 10、16、25 |
DN 10 | 0.2～1.2 | 0.15～1.5 | 螺紋連接/6.3MPa | 10、16、25 |
DN 15 | 0.6～6 | 0.4～8 | 螺紋連接/6.3MPa 法蘭連接/2.5MPa | 4.0、6.3、10、16、25 |
DN 20 | 0.8～8 | 0.45～9 | 螺紋連接/6.3MPa 法蘭連接/2.5MPa | 4.0、6.3、10、16、25 |
DN 25 | 1～10 | 0.5～10 | 螺紋連接/6.3MPa 法蘭連接/2.5MPa | 4.0、6.3、10、16、25 |
DN 32 | 1.5～15 | 0.8～15 | 螺紋連接/6.3MPa 法蘭連接/2.5MPa | 4.0、6.3、10、16、25 |
DN 40 | 2～20 | 1～20 | 螺紋連接/6.3MPa 法蘭連接/2.5MPa | 4.0、6.3、10、16、25 |
DN 50 | 4～40 | 2～40 | 法蘭連接/2.5MPa | 4.0、6.3、10、16、25 |
DN 65 | 7～70 | 4～70 | 法蘭連接/2.5MPa | 4.0、6.3、10、16、25 |
DN 80 | 10～100 | 5～100 | 法蘭連接/2.5MPa | 4.0、6.3、10、16、25 |
DN 100 | 20～200 | 10～200 | 法蘭連接/1.6MPa | 2.5、4.0、6.3、10、16、25 |
DN 125 | 25～250 | 13～250 | 法蘭連接/1.6MPa | 2.5、4.0、6.3、10、16 |
DN 150 | 30～300 | 15～300 | 法蘭連接/1.6MPa | 2.5、4.0、6.3、10、16 |
DN 200 | 80～800 | 40～800 | 法蘭連接/1.6MPa | 2.5、4.0、6.3、10、16 |
| 選型表： |
型 號 | 說 明 | |||||||
CS-LWGY | □ | /□ | /□ | /□ | /□ | /□ | /□ | |
公稱通徑 | 4 |
|
|
|
|
|
| 4mm |
6 | 6mm | |||||||
10 | 10mm | |||||||
15 | 15mm | |||||||
20 | 20mm | |||||||
25 | 25mm | |||||||
32 | 32mm | |||||||
40 | 40mm | |||||||
50 | 50mm | |||||||
65 | 65mm | |||||||
80 | 80mm | |||||||
100 | 100mm | |||||||
125 | 125mm | |||||||
150 | 150mm | |||||||
200 | 200mm | |||||||
儀表類型 | N | 傳感器型：+12V或24V供電，輸出三線制脈沖信號 | ||||||
A | 變送器型：+24V供電，輸出二線制4～20mA | |||||||
B | 智能型：鋰電池供電，現場顯示無信號輸出 | |||||||
C | 智能型：+24V供電，現場顯示并輸出二線制4～20mA | |||||||
C1 | 智能型：+24V供電，現場顯示并帶有RS485通訊協議 | |||||||
C2 | 智能型：+24V供電，現場顯示并帶有HART通訊協議 | |||||||
精度等級 | 05 | 0.5級 | ||||||
10 | 1.0級 | |||||||
02 | 0.2級（協商訂貨，周期較長） | |||||||
渦輪類型 | W | 擴展測量范圍 | ||||||
S | 標準測量范圍 | |||||||
儀表材質 | S | 304不銹鋼 | ||||||
L | 316（L）不銹鋼 | |||||||
防爆等級 | N | 非防爆型 | ||||||
E | 防爆型，ExdⅡBT6 | |||||||
壓力等級 | N | 常規（參照表2） | ||||||
H(x) | 高壓（參照表2）
| |||||||
